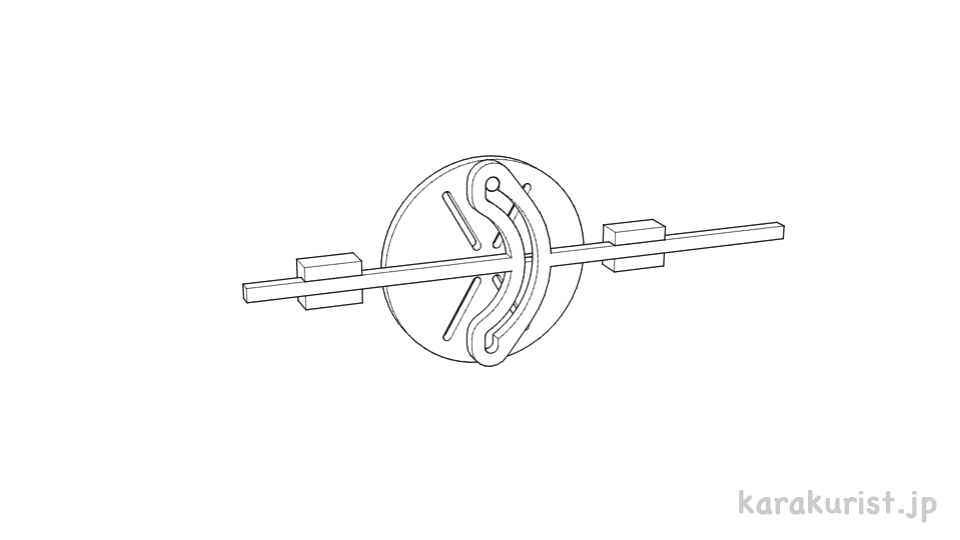

スコッチヨーク機構(一時停止型)

スコッチヨーク機構のスロットの一部分を従動車のピンの軌道に沿うようにすると一時停止をさせることができます。

一時停止期間を原動車の半分までは設定することはできないので注意してください。

あと停止した分、動作速度にそのしわ寄せがきます。(速度変化が一様ではなくなる)

スコッチヨーク機構(一時停止型)に使われている機構

スコッチヨーク機構

スコッチヨーク機構(一時停止型)と近縁の機構

スロット・クランク機構(一時停止型)

スコッチヨーク機構(一時停止型)から派生する機構

---
