スロット・クランク機構(うねうね型)

リンク | Link

スロット・クランク機構のスロットはある程度までは自由な形状にすることが可能です。

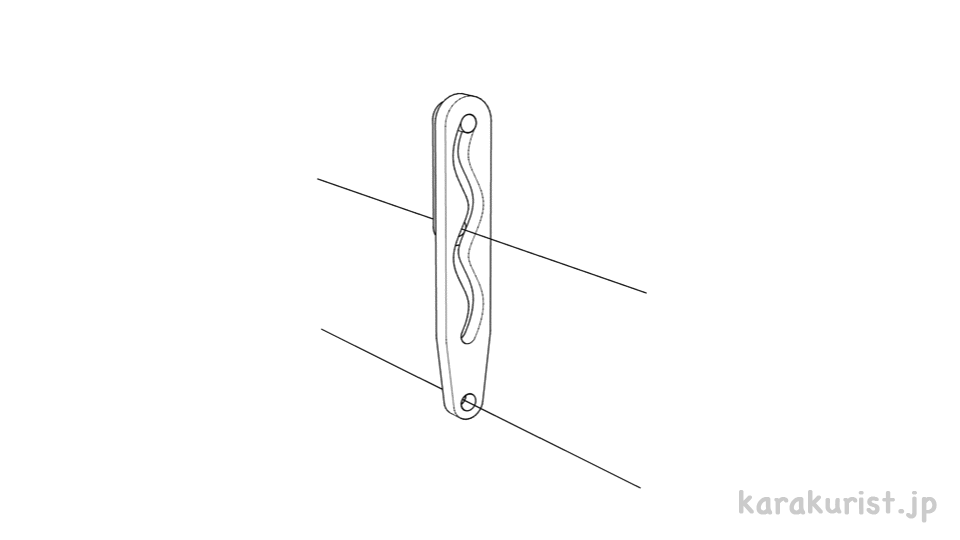

スロットをうねうねにするとクランクはこんな感じで動きます。

切り返し位置近くで変則的な動きが大きくなります。これはピンの移動距離に対して対応するスロット位置が大きくなるからです。
